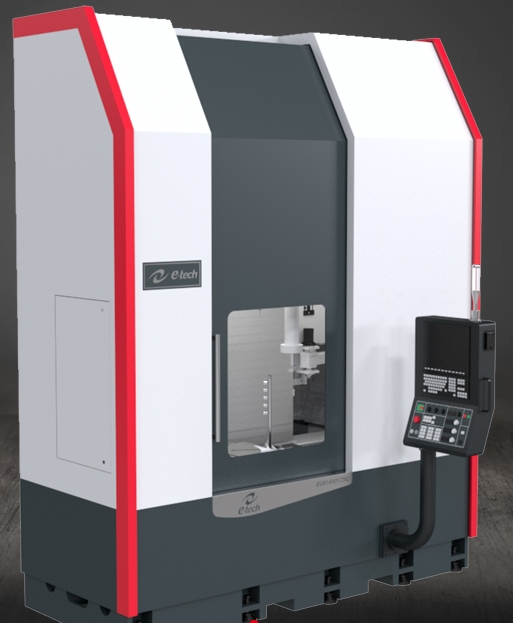

一、台湾毅德机械立式磨床EGV CNC系列产品特点

1、超铡性本台结构

台湾毅德机械立式磨床EGV CNC系列采用低矮型的机械结构，搭配高刚性本台设计，同时考虑两轴间热源稳定的单侧水流设计，除了利于切削残屑排出，常保机台清洁，对温变的影响也降至最低。

2、研磨主轴

1）台湾毅德机械立式磨床EGV CNC系列采用马达内藏式主轴，除切削速度快外，还具有良好切削力、低振动量、高切削率、高精度及空间安排较容易等优点。

2）主轴采长鼻端设计，易于深孔加工时主轴可伸入工件，减少砂轮柄的长度，有效增加研磨刚性。

3、高精度线性滑轨

1）台湾毅德机械立式磨床EGV CNC系列的各轴使用日本NSK精选C1研磨级高精度滚球螺杆，具有高效率、高刚性、高导程且精度寿命可预测之特性。

2）率先使用六槽圆珠形式线轨，并以加长滑块的配置达到重量均化、低摩擦系数及精度均化的特性。

4、机上量测系统

台湾毅德机械立式磨床EGV CNC系列特别规划LP2磨床专用量测及B53量测机械并搭配比对环规，不只让对刀速度大幅提升，并在完成研磨之后重新进行量测，以达精度。

5、ATC自动换刀器

台湾毅德机械立式磨床EGV CNC系列使用斗笠式机构并搭配ATC换刀器，不只可靠性佳，换刀效率高，搭配6到8支的刀柄储料量规划，使复杂工件或是需要呈现面粗度应用得以落实。

6、液静压转盘

1）台湾毅德机械立式磨床EGV CNC系列的转盘使用零金属接触的液静压设计，能维持超长寿命并带来高度的精度保证（回转精度0.001mm）。

2）高刚性设计且拥有超高荷载能力，静荷重高达1200公斤。

7、快速砂轮修整

1）使用 i Grind 的高速砂轮修整功能进行新砂轮之轮廓修砂是最有效率的方式，此优异的功能 大大减少了新砂轮成型时间，进而大大提升研磨效率。

2）提供操作者输入修整器的规格，以及轮廓所需的几何数据，建立轮廓修整操作的修砂路径。采用“高速砂轮修整”功能来修整成型新砂轮是最有效率的方式。

8、钻石滚轮修砂座

台湾毅德机械立式磨床EGV CNC系列的修砂座特别选用钻石滚轮，有别于钻石修砂笔，钻石滚轮不易磨耗，具有高形状精度及高修整效率等特色。

二、台湾毅德机械立式磨床EGV CNC系列技术参数

三、台湾毅德机械立式磨床EGV CNC系列标准附件

控制器 Mitsubishi M80

砂轮主轴(HSK-A100内藏式含冷却装置)

日本制NSK螺杆线轨(一台份)

自动进给润滑装置

HSK砂轮主轴柄x2

ATC换刀机构含圆盘式储刀仓(6/8)

工作主轴600DD直驱电机(5.5Kw)

闭回路X轴MP电感尺(三菱0.05um)

电气箱热交换器

圆形工作盘含T型固定槽

水平调整螺丝及垫块

调整工具及工具箱

全罩式板金

三方向修砂座x1

三色指示灯

机内工作区LED照明灯

操作手册及零件清册

电路图

四、台湾毅德机械立式磨床EGV CNC系列选配附件

Mitsubishi M80 iGrind对话式软件

永电式磁盘600mm(含客制导磁8个)

电磁式冷却液除屑装置纸带式冷却液除屑装置

水力分离机120L/min

水温冷却装置

HSK-A100砂轮主轴柄

油雾回收系统

钻石滚轮修整座

Power sensor修砂防止撞击装置(功率检测)

Renishaw LP2磨床专用对刀及量测系构(含比对环规)

Z轴光学尺三菱分辨率0.05um

特殊夹头(治具)

深孔研磨砂轮主轴柄
