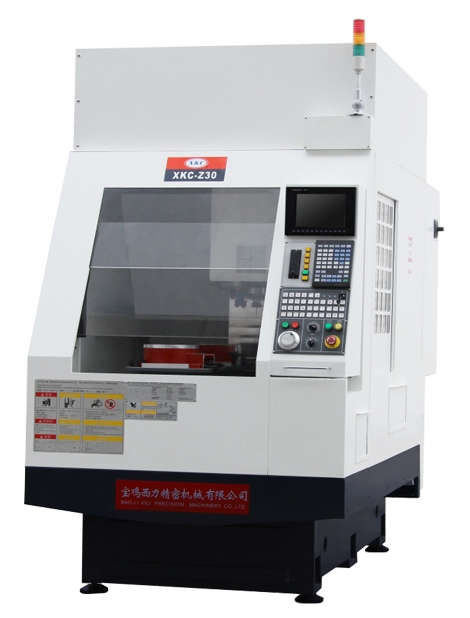

一、宝鸡西力精密XKC-Z30双工位动柱式高速精密钻铣中心产品介绍
宝鸡西力精密XKC-Z30双工位动柱式高速精密钻铣中心具有钻孔、镗孔、刚性攻丝、铣削的功能，主要用于铜、铝、钢、铸铁等材料的小规格零件的高速、高效、精密加工。
宝鸡西力精密XKC-Z30双工位动柱式高速精密钻铣中心采用动柱式结构，精度保持性好；配备16位刀库，凸轮换刀机构，换刀迅速、可靠；交换工作台可使零件更换和零件加工同时进行，机床工作效率高；大流量冷却系统可满足高速加工时强力冷却及机床冲洗、清洁；特殊设计的气路接口，可满足用户双工作台气动夹具的使用要求；完善的系统控制功能，可实现一人多机值守。
二、宝鸡西力精密XKC-Z30双工位动柱式高速精密钻铣中心技术参数
移动量 | X轴移动量 | 320mm |
Y轴移动量 | 220mm | |
Z轴移动量（主轴头上下） | 280mm | |
工作台上面距主轴端面距离 | 200-480mm | |
主轴中心距Z轴导轨面距离 | ||
工作台 | 工作台面积 | 500*320mm |
工作台最大承载质量 | 80kg | |
定位T型槽 | 14H7 | |
T型槽间距 | 100mm | |
主轴 | 主轴转速 | 100～10000rpm/min |
额定转速 | 3000rpm/min | |
恒功率范围 | 3000～10000rpm/min | |
最高转速 | 10000rpm/min | |
主轴锥孔/拉钉 | BT30/30PB | |
主轴轴承内径 | Ø40mm | |
移动速度 | X、Y轴最快移动速度 | 3600mm/min |
Z轴最快移动速度 | 32000mm/min | |
切削进给速度 | 1～10000mm/min | |
手动移动速度 | 50～8000mm/min | |
八工位刀库 | 工具容量（最大） | 16 |
工具最大直径 | Ø75mm | |
夹持刀具直径 | Ø1～Ø20mm | |
工具最大长度 | 200mm | |
工具最大质量 | 2kg | |
工具总质量 | 5kg | |
工具选择方式 | 随机近道 | |
相邻刀具交换时间 | 0.7sec | |
最远刀具交换时间 | 3.4sec | |
额定输出 | 主轴连续运转额定功率 | 3.7kw |
主轴30分钟运转额定功率 | 5.5kw | |
主轴连续运转额定扭矩 | 17.5Nm | |
X、Y轴进给额定功率 | 1.0kw | |
Z轴进给额定功率 | 1.0kw | |
X、Y轴进给额定扭矩 | 5.9Nm | |
Z轴进给额定扭矩 | 5.9Nm | |
要求电源 | 电源电压变动 | ±10%V |
电源频率变动 | 50/60±1Hz | |
电气容量 | 连续额定容量 | 10KVA |
30分钟额定容量 | 15KVA | |
瞬时容量 | 30KVA | |
压缩气源 | 压力 | 0.4～0.7Mpa |
流量 | 90L/min | |
机床外形 | 机床前后长度（电柜门打开） | 2250mm |
机床左右宽度 | 1250mm | |
机床高度 | 2300mm | |
机床重量 | 3200kg | |
精度 | 定位精度（X、Y、Z） | ±0.003mm |
反向差值（X、Y、Z） | 0.006mm | |
重复定位精度（X、Y、Z） | ±0.002mm | |
噪音 | 等价噪音（机床前面距离1米，床面距离1.2米）加工材料：2A11，GB/T3190 S:5000min-1 F：2000mm/min D:1mm W：8mm | 78dB |
工具 | 锥柄形式 | JBS4002-30T |
滚珠丝杆 | X轴（直径*导程） | 32*12mm |
Y轴（直径*导程） | 32*12mm | |
Z轴（直径*导程） | 32*12mm |
三、宝鸡西力精密XKC-Z30双工位动柱式高速精密钻铣中心CNC装置规格
CNC控制系统 | 三菱M70 |
控制轴数 | 同时3轴，手动1轴 |
输入方式 | MDI键入绝对值/增量值同时并用 |
程序储存容量 | 230K |
登录程序个数 | 400个 |
插补功能 | 定位、单向定位、攻丝、切削、直线、圆弧、螺旋插补、圆筒插补 |
最小设定单位 | 0.0001mm/min |
最小指令单位 | 0.0001mm/min |
切削进给速度 | 1～6000mm/min |
快速进给速度 | X:32000mm/min Y:32000mm/min Z:32000mm/min |
刀库容量 | 16 |
刀具补偿个数 | 400个 |
辅助机能 | M/S/T |
工进调节量 | 0～150% |
快进调节量 | F0、F25、F50、F100 |
输入输出接口 | RS232 |
显示语言 | 中文、英文 |
通信功能 | 嵌入式以太网 |
四、宝鸡西力精密XKC-Z30双工位动柱式高速精密钻铣中心选购附件
4寸平口钳
组合压板
BT30刀柄、夹头、拉钉
