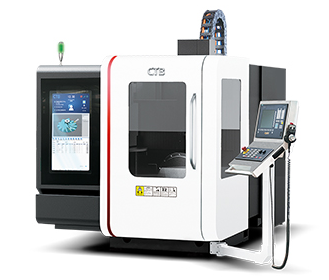

一、超同步V5-630B五轴立式加工中心应用场景
超同步V5-630B五轴立式加工中心广泛适用于航空航天、汽车、液压等行业领域的，对结构件、叶轮、阀体等精密零件进行加工。
二、超同步V5-630B五轴立式加工中心产品特点
1、超同步V5-630B五轴立式加工中心可实现高性价比的五轴联动加工。
超同步V5-630B五轴立式加工中心采用经典C型结构，配置自主研制的高精度电主轴和直驱转台，高档数控系统。支持选配多种规格电主轴和车铣复合转台。
2、超同步V5-630B五轴立式加工中心配置BC630直驱转台。
①自主研制直驱转台，采用高精度力矩电机，零传动间隙，无磨损，配置高精度角度编码器，高档数控系统，实现高动态精准控制。
②回转摆动转台，五轴联动加工，工件最大重量500 kg，并可实现负角加工。B轴配有辅助支撑结构，支撑刚性强。
3、超同步V5-630B五轴立式加工中心采用HSKA63/BT50电主轴。
电主轴采用高效异步内装电机，高精度陶瓷轴承，振动传感器、温度传感器及刀具内冷等功能可选配。
咨询电话：159 1097 4236
三、超同步V5-630B五轴立式加工中心技术参数
项目名称 | 单位 | |||
工作台 | ||||
直径 | 630 | |||
最大水平荷重 | 500 | |||
最大垂直荷重 | 300 | |||
T型槽（槽数*槽宽） | 个*mm | 8*14H8 | ||
加工范围 | ||||
主轴端面至工作台面距离 | 最大 | mm | 550 | |
最小 | 150 | |||
X轴 | mm | 600 | ||
Y轴 | mm | 450 | ||
Z轴 | 400 | |||
B轴 | | -35～+110 | ||
C轴 | | n*360 | ||
主轴 | ||||
刀柄 | BT40 | HSKA63 | ||
拉钉 | MAS403 BT40-I | |||
额定转速 | 1800 | 2000 | ||
最高转速 | 12000 | 18000 | ||
电主轴输出扭矩（S1/S6） | N.m | 69/98 | 72/88 | |
电主轴输出功率（S1/S6） | kW | 13/18.5 | 15/18.5 | |
坐标轴 | ||||
快移速度 | X轴 |
m/min | 36 | |
Y轴 | 36 | |||
Z轴 | 36 | |||
最高转速 | B轴 | rpm | 80 | |
C轴 | 80 | |||
刀库 | ||||
刀库形式 | 圆盘式 | |||
选刀方式 | 双向就近选刀 | |||
刀库容量 | T | 24 | ||
最大刀具长度 | 300 | |||
最大刀具重量 | 8 | |||
最大刀盘直径 | 满刀 | 80 | ||
相邻空刀 | 150 | |||
精度 | ||||
执行标准 | GB/T 20957 | |||
定位精度 | X轴/Y轴/Z轴 | 0.007 | ||
B轴/C轴 | | 6 | ||
重复定位精度 | X轴/Y轴/Z轴 | mm | 0.005 | |
B轴/C轴 | | 4 | ||
其他 | ||||
重量 | kg | 6500 | ||
容量 | KVA | 45 | ||
外形尺寸（长*宽*高） | mm | 4000*4000*3200 | ||
咨询电话：159 1097 4236
四、超同步V5-630B五轴立式加工中心标准配置
超同步 V5-630B | ||
数控系统 | 西门子SINUMERIK 840D | √ |
电主轴 | √ | |
ᶲ630：最高转速80 rpm | √ | |
光栅尺 | 绝对光栅尺 | √ |
测头 | 光学测头 | √ |
对刀仪 | 光学对刀仪 | √ |
智能功能 | 五轴精度标定功能 | √ |
五、超同步V5-630B五轴立式加工中心可选配置
超同步 V5-630B | ||
数控系统 | 西门子SINUMERIK 828D | √ |
西门子SINUMERIK ONE | √ | |
海德汉TNC640 | √ | |
OPC UA协议 | √ | |
电主轴 | T40：最高转速10000rpm，140Nm/191Nm，22Kw/30kW | √ |
HSKA63：最高转速18000rpm，72Nm/88Nm，15Kw/18.5kW | √ | |
HSKT63：最高转速12000rpm，72Nm/88Nm，15Kw/18.5kW | √ | |
刀具中心冷却（2MPa） | √ | |
轴承温度检测 | √ | |
转台 | ᶲ630：最高转速800 rpm | √ |
测头 | 无线电测头 | √ |
对刀仪 | 无线电对刀仪 | √ |
激光对刀仪 | √ | |
自动化 | 自动化液压接口 | √ |
气动天窗 | √ | |
电动侧窗 | √ | |
自动门 | √ | |
智能功能 | 主轴热伸长补偿 | √ |
智慧工业大屏 | √ | |
环保 | 全封闭防护罩 | √ |
油雾回收装置 | √ | |
超同步股份有限公司成立于2008年，专注于智能制造领域，公司产品包括全系列交流伺服电机、交流伺服驱动器、PLC、运动控制器等工业自动化产品，力矩电机、电主轴、直驱转台等核心功能部件，五轴立式加工中心等高端智能装备。
