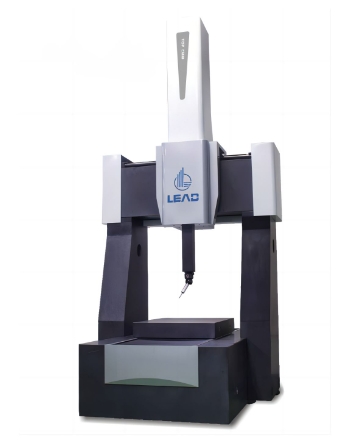

泰科纳技术TOP系列三坐标测量机采用固定桥式结构设计，把高精度、高效率有机的结合在一起。可实现高速扫描和快速采集数据。
一、泰科纳技术TOP系列超高精度固定桥式三坐标测量机应用场景
泰科纳技术TOP系列超高精度固定桥式三坐标测量机特别适用于整个三维测量技术中的精密测量，尤其在质量系统、研究开发方面及量具、量规的校正。
二、泰科纳技术TOP系列超高精度固定桥式三坐标测量机产品特点
1、泰科纳技术TOP系列超高精度固定桥式三坐标测量机的设计采用桥架固定、工作台移动式结构。
其结构具有刚性高、精度稳定性好、抗外界干扰能力强等优点，大惯量移动轴采用高刚性的传动方式，即使对大型工件测量也可以达到很高的运动加速度。
2、泰科纳技术TOP系列超高精度固定桥式三坐标测量机的全部导轨采用封闭式结构设计，提高机器刚性和稳定性，即使长期工作也能保持高精度，确保机器优异动态特性。
3、泰科纳技术TOP系列三坐标测量机的三轴驱动系统靠近质量中心，减小了惯性偏摆，即使在高加速度状态下也能保证运动的平稳性。
其光栅系统则靠近被测工件，有效减小阿贝误差。
4、泰科纳技术TOP系列超高精度固定桥式三坐标测量机的三轴导轨均采用优质花岗岩，使三轴具有相同温度特性，具有良好温度稳定性、抗实效变形能力，刚性好、动态几何误差变形小。
此外，三轴导轨均采用自洁式预载荷高精度空气轴承，运动更平稳。
咨询电话：159 1097 4236
5、采用传动方式振动隔离设计使得泰科纳技术TOP系列超高精度固定桥式三坐标测量机高速运动时也能把机械振动对测量精度的影响降低。
三、泰科纳技术TOP系列超高精度固定桥式三坐标测量机技术参数
项目名称 | 单位 | 泰科纳TOP866 | 泰科纳TOP1086 | 泰科纳TOP1286 | 泰科纳TOP12108 | |
测量范围 | X轴 |
mm | 600 | 800 | 800 | 1000 |
Y轴 | 800 | 1000 | 1200 | 1200 | ||
Z轴 | 600 | 600 | 600 | 800 | ||
外形尺寸 | 长L |
mm | 2170 | 2570 | 2970 | 2970 |
宽W | 1590 | 1790 | 1790 | 1990 | ||
高H | 3450 | 3450 | 3450 | 3850 | ||
示值误差E | （μm） L：mm | 0.6+L/400～1.2+L/300 | 0.8+L/400～1.3+L/300 | 0.8+L/400～1.3+L/300 | 1.0+L/400～1.6+L/300 | |
供气压力 | MPa | 0.6～0.8 | ||||
最大承重 | kg | 300 | 500 | 500 | 500 | |
仪器重量 | kg | 5000 | 6300 | 6900 | 7600 | |
北京泰科纳技术有限公司（TKNTECH）专注于精密测量领域，以服务为核心、市场需求为导向，为航天航空、军工、医疗器械、机械加工、汽车工业、科研机构等知名企业提供行业前沿的全方位综合检测解决方案。
