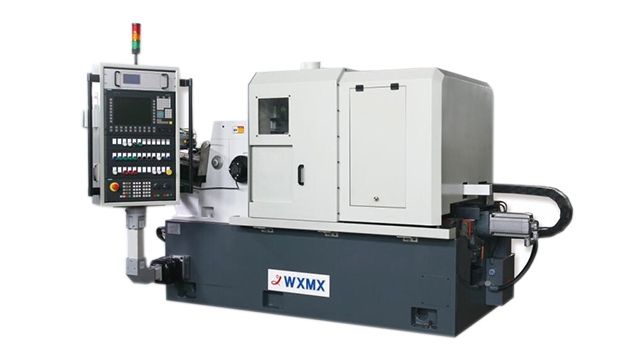

一、明鑫机床无心磨床MX10200应用场景
明鑫机床无心磨床MX10200主要用于对各种圈类、轴类零件的圆柱面进行贯穿磨，对各种阶梯、锥形和圆柱形回转面进行半自动或自动切入磨削。
该机床适宜小批和成批生产。
二、明鑫机床无心磨床MX10200产品特点
1、明鑫机床无心磨床MX10200采用砂轮架固定，导轮架移动布局。
2、机床砂轮主轴和导轮主轴均采用双支承滚动轴承结构，砂轮主轴可装内置式动平衡。
3、明鑫机床无心磨床MX10200的导轮架进给导轨采用贴塑导轨，由伺服电机经滚珠丝杠驱动。
4、明鑫机床无心磨床MX10200的砂轮修整器进给和往复运动均采用伺服电机驱动滚珠丝杠结构，进给导轨为滚动导轨，往复导轨为线性贴塑导轨。
5、机床导轮修整器往复采用减速电机交流变频无极调速。
6、明鑫机床无心磨床MX10200的导轮回转采用主轴电机驱动。
咨询电话：159 1097 4236
7、机床的冷却系统采用磁辊纸带过滤冷却箱。
8、明鑫机床无心磨床MX10200的控制系统采用西门子伺服系统。
三、明鑫机床无心磨床MX10200磨削精度
项目名称 | 明鑫机床MX10200 | 单位 |
圆度 | 0.0008 | mm |
圆柱度 | 0.0012 | mm |
粗糙度 | Ra0.16 | µm |
四、明鑫机床无心磨床MX10200技术参数
项目名称 | 明鑫机床MX10200 | 单位 |
磨削工件范围 | ᶲ10～ᶲ200 | mm |
磨削长度 | ||
贯穿磨 | 200 | mm |
切入磨 | 390 | mm |
磨削轮规格 | 600*400*305 | mm |
导轮规格 | 350*400*203 | mm |
磨削轮转速 | 1100 | r/min |
导轮转速 | 10～200 | r/min |
导轮圆转角 | ||
垂直面内 | -2～+4 | |
水平面内 | -1～+2 | |
进给最小值 | 0.001 | mm |
砂轮中心连线至托架底面距离 | 200 | mm |
砂轮中心连线至地面距离 | 1050 | mm |
砂轮修整器最小进给量 | 0.001 | mm |
冷却液流量 | 200 | L/min |
砂轮电机功率 | 30 | KW |
导轮电机功率 | 4 | KW |
机床总功率 | 约42 | KW |
机床引接电源 | 3N--380V/50Hz | |
机床外部尺寸 | 3300*1845*1700 | mm |
机床净重 | 10000 | Kg |
无锡市明鑫机床有限公司是我国数控内圆磨床、立式数控磨床、数控无心磨床、轴承磨床的生产企业，注重于立式数控磨床，大型、精度高、数控、无心磨床的开发、研制、生产。
