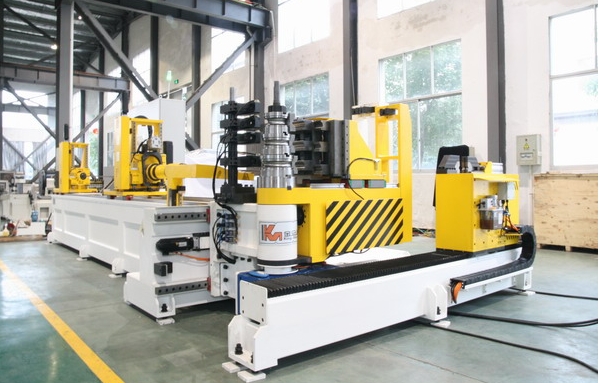

金马逊多层模全电动数控弯管机KM-A-CNC系列

2025-05-19 18:00:12

多层模全电动数控弯管机是金马逊公司在航空航天领域实现进口替代的新产品，本系列多层模全电动数控弯管机一共设计有10个标准机型。

一、金马逊多层模全电动数控弯管机KM-A-CNC系列应用场景

金马逊多层模全电动数控弯管机KM-A-CNC系列是智能化数控弯管装备，主要应用于航空、航天、航发各类油管、水管、气管等多弯金属管路弯曲成形加工，适合不锈钢、铝合金、高温合金、钛合金等材料金属管路类零件的数字化全自动弯曲加工需要。

二、金马逊多层模全电动数控弯管机KM-A-CNC系列产品特点

1、金马逊多层模全电动数控弯管机KM-A-CNC系列的10个标准型号均具备全伺服电机驱动、多轴控制、左右弯结构和多层模具结构功能。

2、金马逊多层模全电动数控弯管机KM-A-CNC系列能够利用先进的工业计算机和金马逊自主研发的自主知识产权的智能排产、智能工艺规划、虚拟仿真、干涉检查、在线测量、逆向补偿等数控专用软件技术，可选择应用全伺服电机或伺服加液压驱动。

3、金马逊多层模全电动数控弯管机KM-A-CNC系列具备自动送料、自动转料、自动调模等先进功能。

4、该系列多层模全电动数控弯管机能够自动读取三维图纸，具备自动编辑和修改工艺文件、具有自动修正反弹数据和自动修正延伸量等先进功能。

5、金马逊多层模全电动数控弯管机KM-A-CNC系列的10个标准型号均可与机器人配合实现数控弯管机自动上下料。

6、该系列多层模全电动数控弯管机与光学测量机组合，可实现在线自动检测管件精度、根据检测结果自动逆向修改工艺文件和加工程序的功能。

7、金马逊多层模全电动数控弯管机KM-A-CNC系列均具备自动诊断故障、三维管件显示和演示、虚拟仿真加工、三维干涉检查、数字孪生等先进的功能。

三、金马逊多层模全电动数控弯管机KM-A-CNC系列技术参数

项目名称	单位	KM-A15-CNC	KM-A25-CNC	KM-A38-CNC	KM-A50-CNC	KM-A63-CNC
弯曲材质		不限于不锈钢、高温合金、钛合金等导管
弯曲导管直径	mm	≥ᶲ2～15.2	≥ᶲ8～25.4	≥ᶲ10～38.1	≥ᶲ20～50.8	≥ᶲ20～65.0
弯曲导管壁厚	mm	0.5～1	0.5～1.5	0.5～1.5	0.5～2	0.5～2
最大折弯角度		≥190	≥190	≥190	≥190	≥190
送料长度		≥1500	≥1500	≥1500	≥1500	≥1500
最大绕弯半径	mm	≥100	≥120	≥140	≥160	≥180
自由成形最大弯曲半径	mm	无限制或≥400	无限制或≥400	无限制或≥450	无限制或≥500	无限制或≥600
有效穿芯长度	mm	≥2000	≥2000	≥2000	≥2000	≥2000
不锈钢材料导管最小弯曲半径（冷弯）：1.2D（D=导管直径）
钛合金材料导管最小弯曲半径（热弯）：1.5D（D=导管直径）
弯曲方式		大半径推弯、连续弯
送料速度	m/min	0～78	0～78	0～60	0～60	0～54
弯曲速度	rpm	0～25	0～25	0～30	0～18	0～15
转管速度	rpm	0～60	0～60	0～50	0～45	0～45
送料重复定位精度	mm	≤±0.05	≤±0.05	≤±0.05	≤±0.05	≤±0.05
弯曲角度重复定位精度		≤±0.05	≤±0.05	≤±0.05	≤±0.05	≤±0.05
转料重复定位精度		≤±0.05	≤±0.05	≤±0.05	≤±0.05	≤±0.05
工作台面高度	mm	≈1200	≈1200	≈1200	≈1200	≈1200

咨询电话：159 1097 4236

项目名称	单位	KM-A80-CNC	KM-A100-CNC	KM-A114-CNC	KM-A130-CNC	KM-A150-CNC
弯曲材质		不限于不锈钢、高温合金、钛合金等导管
弯曲导管直径	mm	≥ᶲ40～80	≥ᶲ40～100	≥ᶲ50～114	≥ᶲ63～130	≥ᶲ80～150
弯曲导管壁厚	mm	0.5～2	0.5～2.5	1.0～3	2.0～3.5	3.5～4.5
最大折弯角度		≥190	≥190	≥190	≥190	≥190
送料长度		≥1500	≥2000	≥2500	≥2500	≥3000
最大绕弯半径	mm	≥180	≥180	≥180	≥180	≥180
自由成形最大弯曲半径	mm	无限制或≥600	无限制或≥650	无限制或≥700	无限制或≥750	无限制或≥800
有效穿芯长度	mm	≥2000	≥3000	≥3500	≥4000	≥4500
不锈钢材料导管最小弯曲半径（冷弯）：1.2D（D=导管直径）
钛合金材料导管最小弯曲半径（热弯）：1.5D（D=导管直径）
弯曲方式		大半径推弯、连续弯
送料速度	m/min	0～54	0～42	0～36	0～30	0～24
弯曲速度	rpm	0～12.5	0～7	0～7	0～6	0～4
转管速度	rpm	0～45	0～30	0～27	0～22	0～20
送料重复定位精度	mm	≤±0.05	≤±0.05	≤±0.05	≤±0.05	≤±0.05
弯曲角度重复定位精度		≤±0.05	≤±0.05	≤±0.05	≤±0.05	≤±0.05
转料重复定位精度		≤±0.05	≤±0.05	≤±0.05	≤±0.05	≤±0.05
工作台面高度	mm	≈1200	≈1300	≈1300	≈1400	≈1500

浙江金马逊智能制造股份有限公司专业研究飞机、火箭、航空发动机、航天发动机、燃气轮机等管路系统制造技术，从事航空航天零部件、液压系统、燃油系统、环控系统、热交换器换热管、蒸发器螺旋盘管、精密仪器管件等导管、管件的研制、生产和销售；喷嘴、喷油环、燃烧室、火焰筒、机匣等研制、生产和销售；高端智能管件成形装备、空化射流设备的研究、开发和销售。

咨询电话：159 1097 4236
