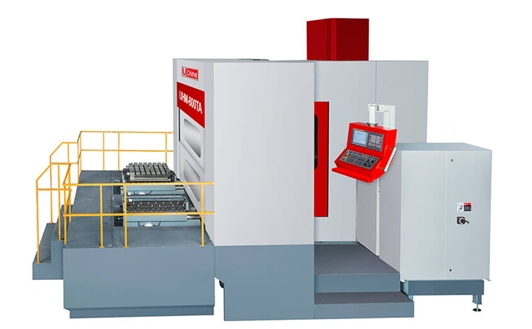

台湾铀兴CNC卧式加工中心机UHM系列（置中式主轴）

2025-04-30 11:34:58

一、台湾铀兴CNC卧式加工中心机UHM系列（置中式主轴）产品特色

1、台湾铀兴CNC卧式加工中心机UHM系列（置中式主轴）为三轴滚柱型线轨，主轴置于立柱中心，完美的设计，提供高速高精度的机台。

2、台湾铀兴CNC卧式加工中心机UHM系列（置中式主轴）的底座一体成型，配合全密式外罩钣金，完全符合环保要求。

3、台湾铀兴CNC卧式加工中心机UHM系列（置中式主轴）采用两段式齿轮箱，搭配高转速主轴，低速档提供高扭力输出，高速档提供高速加工需求。

4、台湾铀兴CNC卧式加工中心机UHM系列（置中式主轴）的工作台荷重比他厂同型机增加65%以上。

5、台湾铀兴CNC卧式加工中心机UHM系列（置中式主轴）的超大加工行程比他厂同机型增加45%以上

6、依客户需要可选择单一工作台或双工位工作台交换，可加工空间均为业界最大。

二、台湾铀兴CNC卧式加工中心机UHM系列（置中式主轴）产品规格

规格		单位	UHM-630T	UHM-630TA
工作台	台面尺寸	mm	630*630	630*630（APC）
	T型槽	mm	20*5
	最大荷重	kg	2000（2500）	2000
	分割角度		1（0.001）
行程	X轴行程	mm	1200（1600）
	Y轴行程	mm	1200（1350）	1000（1200/1350）
	Z轴行程	mm	1000
主轴	主轴转速	rpm	6000（8000）
主轴	主轴锥度		7/24 taper ISO.50，BT-50
距离	主轴中心至工作台面	mm	0～1200（1350）	0～1000（1200/1350）
	主轴鼻端至工作台中心尺寸	mm	200～1200（130～1130）
	工作台到地面高度	mm	1060	1300
进给速率	X/Y/Z轴快速进给	m/min	20/20/20
	最小输入单位	mm	0.001
	切削进给	mm/min	1～5000
驱动马达	主轴马达（连续/30分钟）	kW	11/15（15/18.5）	11/15（15/18.5）
	X/Y/Z/B马达	kW	4/7/4/4
	润滑油装置	kW	0.15
	油压马达	kW	3.7
	切削液马达	kW	1.62
	铁屑输送机	kW	0.25
	油冷机泵	kW	3.6
自动换刀装置	刀库容量	pieces	40（60）
	刀具选择方式		任意式（绝对式）
	最大刀具（直径/长度）	mm	ᶲ125/ᶲ250（Without Adjacent Tool）/Length 400
	最大刀具重量	kg	18（25）
一般规格	电力需求	KVA	40
	空气压力	kg/cm²	6
	机械重量	ton	15	19

咨询电话：159 1097 4236

规格		单位	UHM-800TS	UHM-800TAS
工作台	台面尺寸	mm	800*800	800*800（APC）
	T型槽	mm	22*7
	最大荷重	kg	2500	2000
	分割角度		1（0.001）
行程	X轴行程	mm	1600
	Y轴行程	mm	1200（1350）	1000（1200/1350）
	Z轴行程	mm	1000
主轴	主轴转速	rpm	6000（8000）
主轴	主轴锥度		7/24 taper ISO.50，BT-50
距离	主轴中心至工作台面	mm	0～1200（1350）	0～1000（1200/1350）
	主轴鼻端至工作台中心尺寸	mm	200～1200（130～1130）
	工作台到地面高度	mm	1060	1300
进给速率	X/Y/Z轴快速进给	m/min	20/20/20
	最小输入单位	mm	0.001
	切削进给	mm/min	1～5000
驱动马达	主轴马达（连续/30分钟）	kW	11/15（15/18.5）	11/15（15/18.5）
	X/Y/Z/B马达	kW	4/7/4/4
	润滑油装置	kW	0.15
	油压马达	kW	3.7
	切削液马达	kW	1.62
	铁屑输送机	kW	0.25
	油冷机泵	kW	3.6
自动换刀装置	刀库容量	pieces	40（60）
	刀具选择方式		任意式（绝对式）
	最大刀具（直径/长度）	mm	ᶲ125/ᶲ250（Without Adjacent Tool）/Length 400
	最大刀具重量	kg	18（25）
一般规格	电力需求	KVA	40
	空气压力	kg/cm²	6
	机械重量	ton	16	22

咨询电话：159 1097 4236

规格		单位	UHM-800T	UHM-800TA
工作台	台面尺寸	mm	800*800	800*800（APC）
	T型槽	mm	22*7
	最大荷重	kg	4000	3000
	分割角度		1（0.001）
行程	X轴行程	mm	1600（2000）
	Y轴行程	mm	1200（1350）	1000（1200/1350）
	Z轴行程	mm	1200	1200
主轴	主轴转速	rpm	6000（8000）
主轴	主轴锥度		7/24 taper ISO.50，BT-50
距离	主轴中心至工作台面	mm	0～1200（1350）	0～1000（1200/1350）
	主轴鼻端至工作台中心尺寸	mm	200～1400（130～1130）
	工作台到地面高度	mm	1195	1350
进给速率	X/Y/Z轴快速进给	m/min	20/20/20
	最小输入单位	mm	0.001
	切削进给	mm/min	1～5000
驱动马达	主轴马达（连续/30分钟）	kW	15/18.5（22/26）	15/18.5（22/26）
	X/Y/Z/B马达	kW	4/7/4/4
	润滑油装置	kW	0.15
	油压马达	kW	3.7
	切削液马达	kW	1.62
	铁屑输送机	kW	0.25
	油冷机泵	kW	3.6
自动换刀装置	刀库容量	pieces	40（60）
	刀具选择方式		任意式（绝对式）
	最大刀具（直径/长度）	mm	ᶲ125/ᶲ250（Without Adjacent Tool）/Length 400
	最大刀具重量	kg	18（25）
一般规格	电力需求	KVA	45	45
	空气压力	kg/cm²	6
	机械重量	ton	18	24

咨询电话：159 1097 4236

规格		单位	UHM-1000T	UHM-1000TA	UHM-1250T	UHM-1250TA	UHM-1400T
工作台	台面尺寸	mm	1000*1000	1000*1000（APC）	1250*1250	1250*1250（APC）	1400*1600
	T型槽	mm	22*7		22*7		24*7
	最大荷重	kg	4000	3000	5000		8000
	分割角度		1（0.001）		1（0.001）		1（0.001）
行程	X轴行程	mm	1600（2000）		2000		2000（2500/3200）
	Y轴行程	mm	1200（1350）	1000（1200/1350）	1200（1350）		1350
	Z轴行程	mm	1200		1200		1200
主轴	主轴转速	rpm	6000（8000）				6000
	主轴锥度		7/24 taper ISO.50，BT-50
距离	主轴中心至工作台面	mm	0～1200（1350）	0～1000（1200/1350）	0～1200（1350）		0～1350
	主轴鼻端至工作台中心尺寸	mm	285～1485（215～1415）	285～1485（215～1415）	350～1550（280～1480）		425～1625（355～1555）
	工作台到地面高度	mm	1195	1350	1350		1350
进给速率	X/Y/Z轴快速进给	m/min	20/20/20		15/15/15		10/15/15
	最小输入单位	mm	0.001				0.001
	切削进给	mm/min	1～5000				1～5000
驱动马达	主轴马达（连续/30分钟）	kW	15/18.5（22/26）		15/18.5（22/26）		15/18.5（22/26）
	X/Y/Z/B马达	kW	4/7/4/4		4/7/4/4		4/7/7/4
	润滑油装置	kW	0.15
	油压马达	kW	3.7
	切削液马达	kW	1.62
	铁屑输送机	kW	0.25
	油冷机泵	kW	3.6
自动换刀装置	刀库容量	pieces	40（60）
	刀具选择方式		任意式（绝对式）
	最大刀具（直径/长度）	mm	ᶲ125/ᶲ250（Without Adjacent Tool）/Length 400
	最大刀具重量	kg	18（25）
一般规格	电力需求	KVA	45		45		50
	空气压力	kg/cm²	6
	机械重量	ton	18.5	24.5	20	28	22

咨询电话：159 1097 4236

三、台湾铀兴CNC卧式加工中心机UHM系列（置中式主轴）产品配备

1、台湾铀兴CNC卧式加工中心机UHM系列（置中式主轴）标准配备

三轴光学尺装置

主轴冷却系统

自动断电装置

油压单元系统

切削液单元

自动润滑系统

三色警示灯

工作照明灯

卷线手轮控制器

RS-232界面

热交换器配置

除屑机及蓄屑筒

基础螺栓及水平调整垫块

控制器操作手册及电路图

机械维护操作手册

精度检查表

工作台钣金护罩

机械调整工具一组

Fanuc 0i-MF标准功能

刀库容量40把刀(凸轮刀臂式)

2、台湾铀兴CNC卧式加工中心机UHM系列（置中式主轴）选购配备

60把刀刀库

切削液自动气雾装置

控制器选择 (FANUC / MELDAS . SIEMENS / HEIDENHAIN)

各种尺寸辅助工作台

电气箱冷气机

主轴中心出水装置

B轴分割角度0.001ﾟ(可同动加工)

刀具量测装置

工件定中心量测装置

摆臂式刀库(刀具重Max.25kg)

UHM-630T工作台载重2500KG

Z轴卷屑螺杆

咨询电话：159 1097 4236
