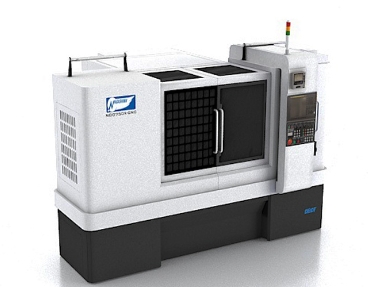

一、陕西诺贝特NOG750系列高精度内外圆磨床应用场景
陕西诺贝特NOG750系列高精度外圆磨床主要适用于仪表、汽车、机电、轴承等行业的精密轴类零件加工。
二、陕西诺贝特NOG750系列高精度内外圆磨床产品特点
1、NOG750系列高精度内外圆磨床采用陕西诺贝特公司独自设计研发的机型结构，机床采用砂轮架横向移动，工件纵向移动的方式进行磨削，本结构有较高的机床的动态刚性。
2、陕西诺贝特NOG750系列高精度内外圆磨床适用于加工工件的外圆面、圆锥形面、可进行成型磨削、端面的磨削。
该系列机床采用长岛独立研发设计的机械结构，可以实现大角度的锥度磨削。
3、该系列机床采用双V型对称导轨，确保了机床的定位精度及稳定性。
其所有接触面及导轨面均采用手工精心刮研而成，可提高机床的使用寿命，真正确保机床能够长期稳定进行高精度磨削，具有滚动导轨和静压导轨所不能达到的高精度、高刚性、高抗振性及微量进给的准确性。
4、陕西诺贝特NOG750系列高精度内外圆磨床配有油压尾座，并具有微调功能，调整范围0.04mm,分辨率1μm。
机床尾座、头架用于长轴类零件的加工，提高加工精度。
5、该系列机床的前后轴和左右轴均配有电子手轮，可三档位切换0.01mm/0.001mm/0.0001mm。
工作台采用伺服电机+滚珠丝杠驱动，也可由电子手轮脉冲驱动。
咨询电话：159 1097 4236
6、诺贝特NOG750系列高精度内外圆磨床使用三轴数控，结合端面对刀装置和外径在线测量装置，实现自动修整砂轮形状、自动磨削和磨削补偿及在线检测功能；
7、工件有多种夹持方式：双顶尖、三爪卡盘、液压卡盘、液压尾座、弹簧夹头等。
8、陕西诺贝特NOG750系列高精度内外圆磨床采用全自动润滑装置，具有油量不足自动检测报警功能。
三、陕西诺贝特NOG750系列高精度内外圆磨床技术参数
项目 | 单位 | NOG750XAB-CNC | NOG750XZB-CNC | NOG750XUB-CNC | ||
机械规格 | 最大磨削直径 | mm | ᶲ320 | ᶲ320 | ᶲ320 | |
最大顶尖距 | mm | 790 | 790 | 790 | ||
中心高 | mm | 180 | 180 | 180 | ||
顶尖间最大重量 | kg | 80 | 80 | 80 | ||
内圆规格 | 头架主轴端面至电主轴接口端面的最大距离 | mm | - | - | 950 | |
用中心架可夹持直径 | 最小 | mm | - | - | ᶲ25 | |
最大 | mm | - | - | ᶲ130 | ||
不用中心架可夹持直径 | 最小 | mm | - | - | ᶲ20 | |
最大 | mm | - | - | ᶲ160 | ||
外圆砂轮 | 砂轮尺寸（外径*最宽*内径） | mm | Max510*Max100*203.2 | Max510*Max100*203.2 | Max510*Max100*203.2 | |
砂轮线速度 | m/s | ≤45 | ≤45 | ≤45 | ||
砂轮架（X轴） | X轴全行程 | mm | 280 | 280 | 280 | |
X轴最大速度 | m/min | 20 | 20 | 20 | ||
进给方式 | 自动/手动 | 自动/手动 | 自动/手动 | |||
砂轮偏置角度 | 度 | 30 | 0 | 0 | ||
工作台（Z轴） | Z轴全行程 | mm | 1040 | 1040 | 1040 | |
Z轴最大速度 | m/min | 20 | 20 | 20 | ||
进给方式 | 自动/手动 | 自动/手动 | 自动/手动 | |||
旋转角度 | 度 | -2～7 | -2～7 | -2～7 | ||
头架（C轴） | 顶尖规格 | MT No.5 | MT No.5 | MT No.5 | ||
转速 | r/min | 0～1000 | 0～1000 | 0～1000 | ||
旋转角度 | 度 | -30～90 | -30～90 | -30～90 | ||
尾架 | 顶尖规格 | MT No.4 | MT No.4 | MT No.4 | ||
顶尖行程 | mm | 45（手动） | 45（手动） | 45（手动） | ||
电机功率 | X、Z轴 | kW | 1.8 | 1.8 | 1.8 | |
外圆砂轮轴 | kW | 11 | 11 | 11 | ||
头架轴 | kW | 1.8 | 1.8 | 1.8 | ||
内圆砂轮轴 | kW | - | - | 7.5 | ||
润滑方式 | 全自动润滑（自动检测油量不足） | 全自动润滑（自动检测油量不足） | 全自动润滑（自动检测油量不足） | |||
冷却液箱容量 | L | 240 | 240 | 240 | ||
机床尺寸（长*宽*高） | mm | 3300*3650*2000 | 3300*3650*2000 | 3300*3650*2000 | ||
距地面中心高 | mm | 1205 | 1205 | 1205 | ||
机床重量 | kg | 5600 | 5600 | 5600 | ||
机床总功率 | kW | 23 | 23 | 23 | ||
咨询电话：159 1097 4236
四、陕西诺贝特NOG750系列高精度内外圆磨床CNC系统（标准机型）
项目 | 陕西诺贝特NOG750系列 |
CNC数控装置 | FANUC 0i-F |
控制轴 | X、Z、C轴 |
同时控制轴数 | 3轴 |
最小设定单位 | X：0.001mm（直径） |
Z：0.001mm | |
C：0.001 | |
数控编码标准 | EIA ISO |
输入方式 | CF卡/U盘/MDI |
指令方式 | 绝对/增量 |
插补方式 | 直线/圆弧 |
辅助功能 | M 3位 |
主轴功能 | S 4位 |
显示器 | 彩色LCD 10.4英寸 |
原点设定方法 | 绝对式 |
手摇脉冲发生器 | 手持式/倍率可调/可轴选/急停/使能开关 |
程序保护 | 标准功能 |
刀尖R补偿 | 标准功能 |
