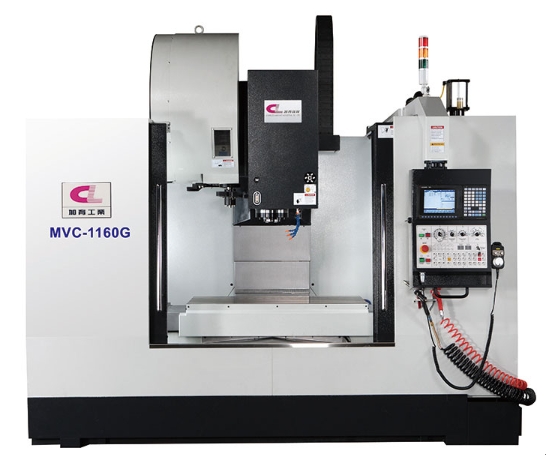

台湾加育立式切削中心机系列之MVC-1160G/1370G/1690G/1890G
一、台湾加育立式切削中心机系列之MVC-1160G/1370G/1690G/1890G产品特色
1、主轴轴承配置是由可承受重切削的滚珠轴承所支撑。滚珠轴承拥有较大的接触面积，可承受较大的轴向及径向切削力，再透过计算机仿真轴承之配置，以达到主轴之最大刚性。
2、主轴双段齿轮变速搭配高功率主轴马达产出无可匹敌之除削率。
3、主轴及变速箱配合油冷却循环以保持培林低温状态及延长使用寿命。
二、台湾加育立式切削中心机系列之MVC-1160G/1370G/1690G/1890G产品规格
项目/机种 | 单位 | MVC-1160G | MVC-1370G | MVC-1690G | MVC-1890G | ||
行程 | X轴行程 | mm | 1100 | 1300 | 1600 | 1800 | |
Y轴行程 | mm | 600 | 700 | 900 | 900 | ||
Z轴行程 | mm | 610 | 700 | 800 | 800 | ||
滚珠螺杆 | X轴 | R40 x P12 | R50 x P12 | R50 x P12 | |||
Y轴 | R40 x P12 | R50 x P12 | R50 x P12 | ||||
Z轴 | R40 x P12 | R50 x P12 | R50 x P12 | ||||
工作台 | 面积 | mm | 1200*600 | 1400*700 | 1800*810 | 2000*810 | |
最大载重 | kgs | 800 | 1200 | 2000 | |||
T型槽 | mm | CD 100 x 18 x 5T | CD 125 x 18 x 5T | CD 125 x 18 x 7T | |||
主轴 | 主轴锥度 | BT50 | |||||
主轴转速及传动方式 | RPM | 6,000 齿轮头式 | |||||
距离 | 主轴鼻端至工作台面 | mm | 150 - 750 | 150 - 850 | 150 - 950 | ||
主轴中心至立柱 | mm | 600 | 700 | 900 | 900 | ||
刀具 | 刀具数 | 24 | |||||
最大刀具长度 | mm | 350 | |||||
最大刀具直径 | mm | 220 | |||||
最大刀具重量 | kgs | 20 | |||||
换刀时间 | sec | 2.5（60HZ） | |||||
头部 | 减速比 | 1：4.2 | |||||
前轴承 | NN3018 | ||||||
后轴承 | NN3012 | NN3016 | |||||
主轴润滑方式 | 油脂 | ||||||
轴承预压方式 | 定位预压 | ||||||
拉刀力 | kgs | 2000 | 2400 | ||||
冷却方式 | 油冷式 | ||||||
主轴冷却需求 | keal/h | 1500 | |||||
进给 | 快速进给速度 | m/min | X:20, Y:20, Z:18 | X:20, Y:20, Z:15 | |||
控制器 | 三菱控制器 (10.4") | M80 | |||||
Fanuc控制器 (8.4") | 0i-MFβ12系列 | 0i-MF α12系列 | 0i-MF α12系列 | ||||
电机 | 主轴电机 | HP | 20 | 25 | |||
进给轴电机 | 三菱控制器 (10.4") | KW | X:2.0, Y:2.0, Z:3.5 | X:3.5, Y:3.5, Z:3.5 | X:7.0, Y:7.0, Z:7.0 | ||
Fanuc控制器 (8.4") | KW | X:2.5, Y:2.5, Z:3.0 | X:4.0, Y:4.0, Z:4.0 | X:7.0, Y:7.0, Z:7.0 | |||
机床尺寸(正面x深度x高) | cm | 292*212*272 | 340*270*290 | 524*330*350 | 524*330*350 | ||
净重 | kgs | 8500 | 11800 | 17900 | 18500 | ||
适合柜型 | 40'HQ | 拆成两板装40'HQ 或不拆装20'FR | 20'FR | ||||
咨询电话：159 1097 4236
三、台湾加育立式切削中心机系列之MVC-1160G/1370G/1690G/1890G产品附件
1、台湾加育立式切削中心机系列之MVC-1160G/1370G/1690G/1890G标准附件
三色警示灯
刀臂式刀库
移动式手轮
全密式钣金
刚性攻牙
主轴油冷机
RS232适配卡
电气箱热交换器
后冲水系统
自动润滑系统
自动断电系统
金属伸缩护盖
切削液箱过滤装置
螺旋卷屑机(含桶)
水平调整螺丝及垫块
主轴喷水/吹气装置
手持式水枪及风枪
工具箱
2、台湾加育立式切削中心机系列之MVC-1160G/1370G/1690G/1890G选配附件
电气箱冷气型
主轴环状喷水
刀长量测
第四/五轴转台
油水分离机
主轴中心出水
龙船卷屑机(含桶)
旋转窗
