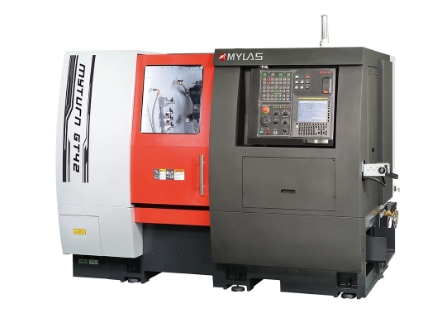

台湾名阳双主轴单Y轴单刀塔CNC车铣复合机MY-TURN GT42/52
一、台湾名阳双主轴单Y轴单刀塔CNC车铣复合机MY-TURN GT42/52产品特色
1、加工效能：
本机台具备多重加工能力，能提供技术先进又实惠的 加工解决方案，带给您精密切割、复杂外型加工、短生产周期的加工表现。
2、潜力无限 & 多种表现：
机台搭载双主轴、12刀位BMT刀塔、栉式刀座等符 合经济实惠的加工能力。透过双系统的切割工序，可 以精准且高效地处理复杂外型的工件加工，在极短的 生产周期内就可以达成生产目标。
3、前端加工：
BMT 45 12刀位动力刀塔、 最多可装载24组刀具 、主轴功率7.5 / 11kW、最大棒材通孔径55 mm。
4、后端加工：
GT42: 4 x 20 mm 内径刀具、GT52: 4 x 16 mm 内径刀具、内 3x 20 mm 内径刀具、内 3x 25 mm 内径刀具。
二、台湾名阳双主轴单Y轴单刀塔CNC车铣复合机MY-TURN GT42/52刀塔配置
1、SAUTER BMT45 / VDI 30-12
主刀塔搭载12把刀位
主刀塔搭载12把刀位，最高可放置24组刀具。由Fanuc Alpha 2马达驱动动力刀具，提供高速及高动能，转速达6000转。双向旋转刀塔可缩短至下个刀具的距离，并节省加工时间。1组20bar高压冷却系统可提供快速除屑的功能，同时延长刀具寿命。
2、BMT45
1）Fanuc Alpha 2 马达 – 高扭力，高旋转分辨率、高精密度
2）驱动装置功率：2.2/3.75 kW & 23.5 N.m
3）选配50/100 bar高压冷却系统
咨询电话：159 1097 4236
3、栉式刀座滑台/ 后端加工
栉式刀座可装配4把刀，并能对工件后端进行加工，大大缩短加工的总体时间，对于大量生产的制程而言相当具备便利性。
GT42: 4x 20 mm 内径刀具
GT52: 4x 16 mm 内径刀具
或 3x 20 mm 内径刀具
或 3x 25 mm 内径刀具
4、选配尾座
若有长度较长的工件需加工，可选配适当的尾座，增加机台的多样化加工能力。
三、台湾名阳双主轴单Y轴单刀塔CNC车铣复合机MY-TURN GT42/52产品规格
项目 | 单位 | GT42 S正 | GT52 S正 | S副 | |
加工能力 | 夹头型式 | type | DIN173E | DIN177E | DIN173E |
棒材最大切削长度 | mm | 135 | 150 | 60 | |
最大切削长度 | mm | 350 | 350 | ||
最大切削直径 | mm | 150 | 150 | 135 | |
棒材最大切削直径 | mm | Ø42 | Ø51 | Ø32 | |
行程 | X1 / X2 轴行程 | mm | 180(X1) | 180(X1) | 259(X2) |
Z1 / Z2 轴行程 | mm | 435(Z1) | 435(Z1) | 490(Z2) | |
Y轴行程 | mm | ±35 | ±35 | ||
X1 / X2 快速进给 | M/min | 18(X1) | 18(X1) | 18(X2) | |
Z1 / Z2 快速进给 | M/min | 24(Z1) | 24(Z1) | 24(Z2) | |
Y轴快速进给 | M/min | 18 | 18 | ||
主轴 | 主轴鼻端 | type | A2-5 | A2-6 | A2-4 |
主轴转速 | rpm | 50-5000 | 50-4500 | 50-6000 | |
主轴马达(持续/30分) | kW | 7.5/11 | 7.5/11 | 3.7/5.5 | |
主刀塔 | 刀具数 | set | 12 | 12 | |
外径刀具尺寸 | mm | 20 | 20 | ||
内径刀座尺寸 | mm | 25 | 25 | ||
换刀时间 | sec | 0.1-0.3 | 0.1-0.3 | ||
动力刀转速 | rpm | 6000 | 6000 | ||
动力刀具马达 (持续/30分) | kW | 2.2/3.7 | 2.2/3.7 | ||
动力刀具扭力 (持续/30分) | NM | 14/23.5 | 14/23.5 | ||
副刀塔 | 刀具数 | set | 12 | 12 | 8 |
外径刀座尺寸 | mm | 20 | 20 | 20 | |
内径刀座尺寸 | mm | 25 | 25 | 20 | |
换刀时间 | sec | 0.1-0.3 | 0.1-0.3 | 0.1-0.3 | |
动力刀转速 | rpm | 6000 | 6000 | 6000 | |
动力刀具马达 (持续/30分) | kW | 2.2/3.7 | 2.2/3.7 | 2.2 | |
动力刀具扭力 (持续/30分) | NM | 14/23.6 | 14/23.6 | 22 | |
油箱 | 切削液容量 | L | 250 | 250 | |
尺寸 | 机器长度 | mm | 2600 | 2600 | |
机器宽度 | mm | 1950 | 1950 | ||
机器高度 | mm | 1800 | 1800 | ||
其他 | 机器重量 | Kg | 5100 | 5100 | |
占地面积 | mm | 4985x3640 | 4985x3640 | ||
电力需求 | Kva | 50 | 50 | ||
四、台湾名阳双主轴单Y轴单刀塔CNC车铣复合机MY-TURN GT42/52产品附件
1、台湾名阳双主轴单Y轴单刀塔CNC车铣复合机MY-TURN GT42/52标准附件
发那科控制器
精密筒夹头
工件推出器
12工位主动力刀塔
动力刀座
自动润滑系统
切削冷却液系统
副主轴内吹气/冷却液系统
流量检知
自动断电系统
三色警示灯
主轴/副主轴外部吹气系统
高压冷却液系统(20 Bar)
2、台湾名阳双主轴单Y轴单刀塔CNC车铣复合机MY-TURN GT42/52选配附件
刀塔动力刀座
刀塔固定刀座
副主轴6" 三爪夹头
副主轴5" 三爪夹头
主轴/副主轴外部吹气系统
高压冷却液系统 (50 Bar/100 Bar)
排削机
油雾回收器
咨询电话：159 1097 4236
台湾名阳双主轴单Y轴单刀塔CNC车铣复合机
