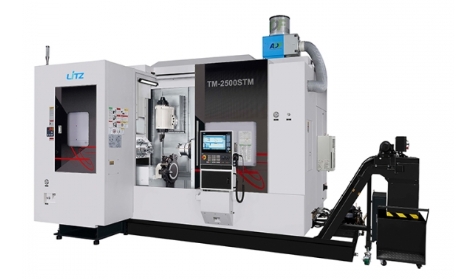

一、台湾丽驰车铣复合加工中心机TM系列之TM-2500STM产品特色
1、TM车铣复合系列
①一次装夹进行所有加工，进一步追求高速、高精度。
②依靠高刚性结构以及高功率车削主轴和铣削主轴，实现了高生产效率。
③针对需要Y轴行程较大的工件，扩大加工范围。
2、高性能复合加工机TM-2500STM
①TM系列所拥有的宽阔加工区域以及基于一体化加工的机床设计理念，让车与铣削复合加工得以在一台机床上实现。
②机床从设计上及拥有独立的配置选择，以最大化满足加工客户在使用中对于设备灵活性的要求。
③动力强劲且功能强大的电主轴适用于生产高要求的加工，适用于五轴加工。
④设备强力驱动的下刀塔确保了配合主轴及副主轴进行三维加工的能力。
3、车铣复合加工
TM系列能满足您在加工复杂形状工件时的成本要求。
①从素材到完成品，全部的工程可由一台机器来完成生产。
②工序工程的大幅缩减，生产的时间，也大幅减少，而且提高加工精度。
③治具费用减少，生产设备的减少，并可节省人力费用。
④大幅提升生产效率，降低了成本，增加了利润。
咨询电话：159 1097 4236
4、丰富的机台配置
机器各功能系统集中配置于机台两侧，方便日常机械保养查检与维修作业的方便性。
二、台湾丽驰车铣复合加工中心机TM系列之TM-2500STM产品规格
能力、容量 | ||
最大旋径(刀具主轴/下刀塔) | mm | ø530/ø450 |
最大加工径(刀具主轴/下刀塔) | mm | ø450/ø250 |
最大加工长度 | mm | 1040 |
棒材通孔直径 | mm | ø52 |
行程 | ||
X轴移动行程 | mm | 560 |
Y轴移动行程 | mm | ±125 |
Z轴移动行程 | mm | 1080+72 |
X2轴移动行程 | mm | 165 |
Z2轴移动行程 | mm | 1040 |
W 轴移动行程 | mm | 1080 |
B轴旋转角度 | 度 | -20°~200° |
C轴旋转角度 | 度 | 360° |
进给速度 | ||
X轴快速位移 | M/min | 36 |
Y轴快速位移 | M/min | 36 |
Z轴快速位移 | M/min | 36 |
X2轴快速位移 | M/min | 20 |
Z2轴快速位移 | M/min | 30 |
W 轴快速位移 | M/min | 30 |
B轴最高转速 | rpm | 25 |
C轴最高转速 | rpm | 250 |
车削主轴 | ||
S1夹头型式 | 8" | |
S1夹头鼻端型式 | A2-6 | |
S1孔径 | mm | ø61 |
S1主轴最高转速 | rpm | 4500 |
S1电机输出功率 | kw | 11/15 |
S2夹头型式 | 8" | |
S2夹头鼻端型式 | A2-6 | |
S2孔径 | mm | ø61 |
S2主轴最高转速 | rpm | 4500 |
S2电机输出功率 | kw | 11/15 |
铣削主轴 | ||
主轴最高转速 | rpm | 12000 |
电机输出功率 | kw | 11/22 |
B轴最小分割角度 | 度 | 0.001° |
刀具交换 | ||
刀具分度角度/位置 | 90°/4 | |
刀具型式 | HSK-63T | |
刀库容量 | 只 | 40 |
最大刀径(无邻刀) | mm | ø90(120) |
最大刀长 | mm | 250 |
最大刀重 | kg | 8 |
下刀塔 | ||
刀盘型式 | 12边 | |
刀座型式 | BMT45 | |
外径刀尺寸 | □20 | |
内径刀尺寸 | ø32 | |
动力刀转速 | rpm | 5000 |
动力刀马力 | kw | 2.8 |
控制器 | ||
系统型号 | SIEMENS840D | |
机器尺寸 | ||
机器高度 | mm | 2960 |
占地面积(不含排屑机) | mm | 4085x2916 |
机器重量 | kg | 15000 |
能源要求 | ||
电源容量 | KVA | 42 |
风压需求 | kg/cm³ | 6 |
咨询电话：159 1097 4236
三、台湾丽驰车铣复合加工中心机TM系列之TM-2500STM产品附件
●标准附件 ○选配附件
咨询电话：159 1097 4236
台湾丽驰车铣复合加工中心机TM系列
