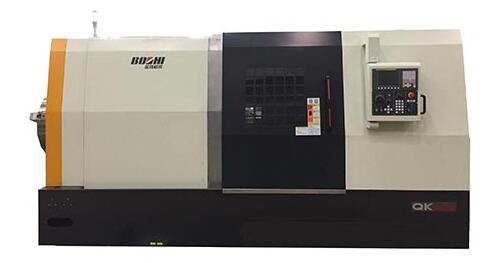

1、QK1227/QK1235数控管螺纹车床
机床采用前后双卡盘结构，实现长管件的双位置夹持，采用排式刀架配合复合刀具。本机床是一种专门用于石油套管螺纹加工的专用数控车床，加工锥螺纹的扣型包括圆形扣、偏梯形扣和其它特殊扣形。
内销电话：159-1097-4236
项 目 | 单位 | QK1227 | QK1235 | |
加 工 范 围 | 床身上最大回转直径 | mm | φ800 | φ880 |
床鞍上最大回转直径 | mm | φ540 | φ540 | |
最大加工长度 | mm | 750 | 750 | |
最大接箍直径 | mm | φ508 | φ508 | |
最大管子直径 | mm | φ270 | φ340 | |
主 轴 | 卡盘直径 | mm | φ630 | φ800 |
主轴中心高 | mm | 1290 | 1290 | |
主轴通孔直径 | mm | φ285 | φ355 | |
主轴转速 | r/min | 40--400 | 30--320 | |
主电机功率 | kw | 37 | 45 | |
床 鞍 | 倾斜角度 | DEG | 60° | 60° |
移动距离 X/Z | mm | 380/800 | 380/800 | |
快速移动速度 X/Z | m/min | 8/12 | 8/12 | |
伺服电机扭矩 X/Z | Nm | 20/20 | 20/20 | |
2、QK1212/QK1219数控管螺纹车床
QK1212/QK1219 数控管螺纹车床是针对石油行业管螺纹加工而开发的专用数控车床。采用前后双卡盘结构，实现长管件的双位置夹持，采用排式刀架配合复合刀具，能实现管子或接箍内外圆、端面车削，螺纹加工，内外倒角。
项 目 | 单位 | QK1212 | QK1219 | |
加 工 范 围 | 床身上最大回转直径 | mm | φ500 | φ600 |
床鞍上最大回转直径 | mm | φ280 | φ280 | |
最大加工长度 | mm | 600 | 600 | |
最大接箍直径 | mm | φ340 | φ340 | |
最大管子直径 | mm | φ120 | φ190 | |
主 轴 | 普通卡盘 | mm | φ380 | φ500 |
主轴中心高 | mm | 1120 | 1120 | |
主轴通孔直径 | mm | φ130 | φ196 | |
主轴转速 | r/min | 150--1000 | 150--800 | |
主电机功率 | kw | 15 | 22 | |
床 鞍 | 倾斜角度 | DEG | 60° | 60° |
移动距离 X/Z | mm | 340/650 | 340/650 | |
快速移动速度 X/Z | m/min | 8/12 | 8/12 | |
伺服电机扭矩 X/Z | Nm | 20/20 | 20/20 | |
